Руководство

2. Установка программы

2.1. Подготовка к установке

Для установки программы DDECAD на компьютер пользователя необходимо выполнить некоторые подготовительные операции.

Надо флэш–диску с программой назначить в системе букву диска «B». Для этого правой кнопкой мыши нажимаем на иконке «Мой компьютер» и в выпадающем меню выбираем «Управление». В левой части появившегося окна выбираем «Управление дисками». На диске с программой нажимаем правой кнопкой мыши и в выпадающем меню выбираем пункт «Изменить букву или путь к диску…». Выбираем «B».

Буква «B» должна быть свободна в системе.

Назначение диску новой буквы

2.2. Запуск программы-установщика

Установка программы осуществляется запуском исполняемого файла B:\DDECAD\DDECAD6.4setup.exe.

Запускать файл DDECAD6.4setup.exe следует только с диска B:\.
Приложения Microsoft Excel и Autodesk AutoCAD должны быть закрыты.

После запуска файла программа-установщик выведет приветственное окно.

Установка программы DDECAD

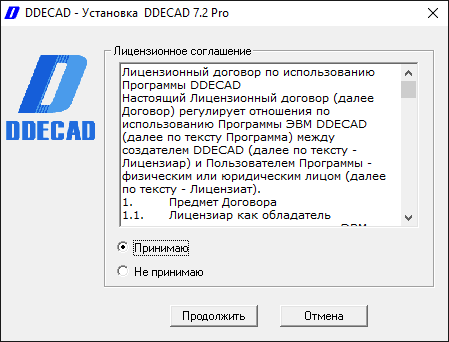

После нажатия кнопки «Ok» появится следующее окно с лицензионным соглашением.

Установка программы DDECAD

Следует ознакомиться с лицензионным соглашением и нажать кнопку «Продолжить» (кнопка становится доступной после установки переключателя в положение «Принимаю»).

Далее выбрать версию AutoCAD из выпадающего списка в следующем окне.

Установка программы DDECAD

После нажатия кнопки «Установить» начнется процесс установки программного обеспечения на компьютер пользователя. По окончанию процесса установки будет выведено финальное окно об успешной установке программы.

Установка программы DDECAD

2.3. Настройка в Excel

После выполнения установки программы при помощи программы-установщика необходимо активизировать её в Microsoft Excel.

2.3.1. Настройка в Microsoft Excel 2003

В меню Microsoft Excel следует выбрать «Сервис/Надстройки…» и в появившемся окне флажком отметить DDECAD6.4.

Настройка DDECAD в Excel Настройка DDECAD в Excel

Microsoft Excel добавит панели инструментов «DDECAD:Щиты» и «DDECAD:ГРЩ», а также дополнительный пункт меню «DDECAD» в верхней строке.

Панели DDECAD в Excel Панели DDECAD в Excel

В меню «DDECAD» выбираем пункт «Настройки».

Настройка DDECAD в Excel

В появившемся окне нажимаем кнопку «Регистрация».

Настройка DDECAD в Excel

Далее в новом окне нажимаем кнопку «Получить лицензию». Выше кнопки находится информация о состоянии лицензии.

Настройка DDECAD в Excel Настройка DDECAD в Excel

2.3.2. Настройка в Microsoft Excel 2007 и 2010

В меню Microsoft Excel 2007 нажмите на кнопку «Офис», затем на кнопку «Параметры Excel». В меню Microsoft Excel 2010 выберите «Файл/Параметры».

Настройка DDECAD в Excel Настройка DDECAD в Excel

В появившемся окне выберите «Надстройки» и нажмите на кнопку «Перейти».

Настройка DDECAD в Excel

В окне «Надстройки» флажком отметить DDECAD6.4.

Настройка DDECAD в Excel

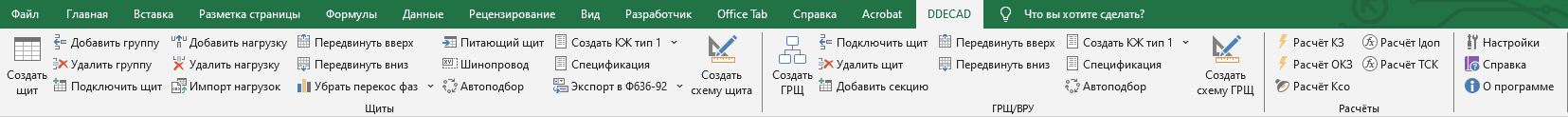

Microsoft Excel добавит на ленту новую вкладку «Надстройки». На вкладке «Надстройки» будет добавлено меню «DDECAD» и панели инструментов «DDECAD:Щиты» (верхний ряд кнопок) и «DDECAD:ГРЩ» (нижний ряд).

Настройка DDECAD в Excel

В меню «DDECAD» выбираем пункт «Настройки».

Настройка DDECAD в Excel

В появившемся окне нажимаем кнопку «Регистрация».

Настройка DDECAD в Excel

Далее в новом окне нажимаем кнопку «Получить лицензию». Выше кнопки находится информация о состоянии лицензии.

Настройка DDECAD в Excel Настройка DDECAD в Excel

2.4. Настройка в AutoCAD

После выполнения установки программы при помощи программы-установщика необходимо произвести дополнительные настройки в Autodesk AutoCAD. Для этого в меню AutoCAD следует выбрать «Tools/Options…» и в появившемся окне переключаемся на вкладку «Files».

Настройка DDECAD в AutoCAD

Выбираем «Support Files Search Path» и нажимаем кнопку «Add…». В появившейся новой строке прописываем путь поддержки «B:\DDECAD». Нажимаем кнопку «Ok» и закрываем окно.

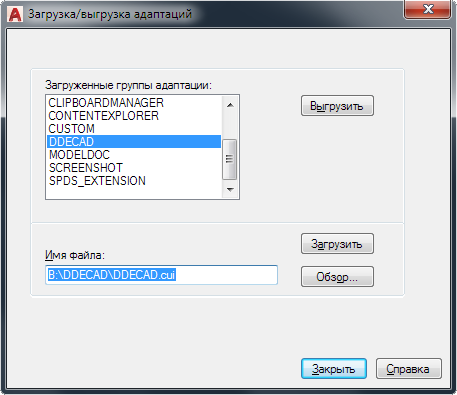

Далее в командной строке набираем «_menuload» (без кавычек). В появившемся окне нажимаем кнопку «Browse…» и выбираем файл «B:\DDECAD\DDECAD.cui». Затем нажимаем кнопку «Load».

Настройка DDECAD в AutoCAD

AutoCAD добавит панели инструментов «D:Лотки», «D:Коробы», «D:Щиты», «D:Инструменты».

Панели DDECAD в AutoCADПанели DDECAD в AutoCADПанели DDECAD в AutoCADПанели DDECAD в AutoCAD

Для AutoCAD должен быть установлено дополнение VBAEnabler.
