Приложение 6
| Код | Описание | Изображение |
|---|---|---|
| 0 | Не рисовать | |
| 1 | АВР на вводных и секционном автоматах |  |
| 2 | АВР на вводных автоматах по схеме «Крест» |  |
| 3 | Два ввода. Схема «Крест» на рубильниках + автоматы |  |

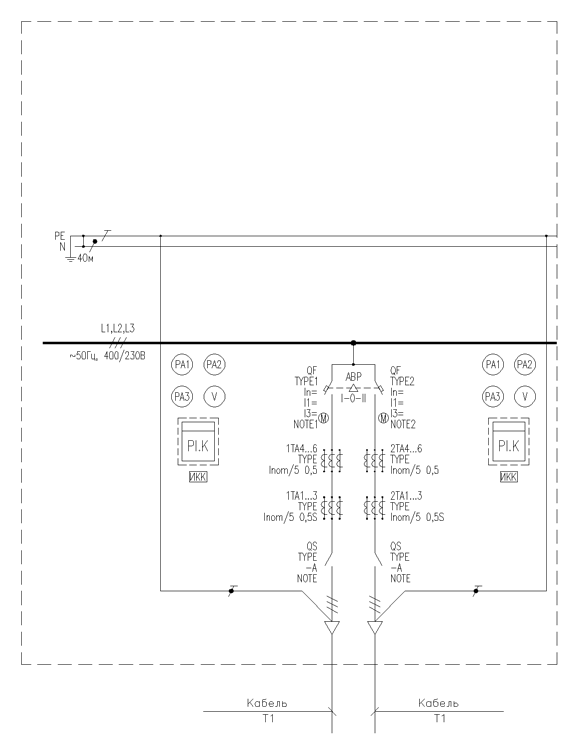

| 4 | Два ввода на одну секцию с АВР. Рубильники и АВР на автоматах |  |
| 5 | Два ввода на одну секцию с АВР. Рубильники, автоматы и АВР на контакторах |  |

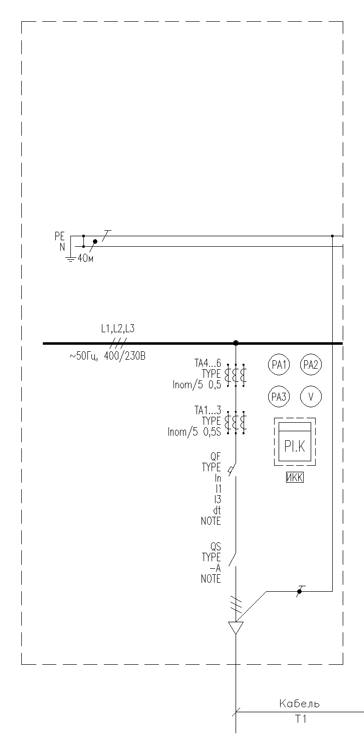

| 6 | Один ввод на секцию. Рубильник и автомат |  |
| 7 | Один ввод на секцию. Выкатной автомат |  |
| 8 | Два ввода на одну секцию. Реверсивный рубильник и автомат |  |
| 9 | Два ввода на одну секцию с АВР на автоматах |  |
| 10 | Два ввода. Рубильники + схема «Крест» на автоматах |  |
