3.6. Модуль Электротехнические расчеты
3.6.1. Расчет токов короткого замыкания
Для выполнения расчета токов короткого замыкания нужно нажать кнопку «Расчет КЗ» на вкладке «DDECAD».
После этого появиться окно – форма для расчета токов короткого замыкания в соответствии с ГОСТ 28249-93 и РД 153–34.0–20.527–98.
Параметры энергосистемы можно рассчитать либо ввести вручную в окне, доступном после нажатия кнопки «Рассчитать/Задать».
Параметры трансформатора можно выбрать либо ввести вручную в окне, доступном после нажатия кнопки «Выбрать/Задать». Программа содержит в своей базе информацию о параметрах некоторых трансформаторов. В случае отсутствия в базе информации о необходимом трансформаторе его параметры можно ввести вручную.
Распределительные кабели редактируются нажатием кнопок «+» и «–» в соответствующей части окна.
Добавление кабелей происходит по нажатию кнопки «+». Параметры кабелей задаются в появляющемся окне.
Удаление кабелей происходит по нажатию кнопки «–» (удаляется кабель, который последний в списке).
Учет переходных сопротивлений контактов и аппаратов выполнен указанием суммарного переходного сопротивления.
Расчет токов короткого замыкания выполняется с учетом температуры кабеля. В программе доступны расчеты токов короткого замыкания при 20⁰C, 70⁰C и 82,5⁰C. Температура кабеля выбирается переключателем.
Расчет ударного тока короткого замыкания возможно выполнить по ГОСТ 28249-93 либо по рекомендациям СП 256.1325800.2016. Метода расчета выбирается переключателем (доступно только в версии PRO).

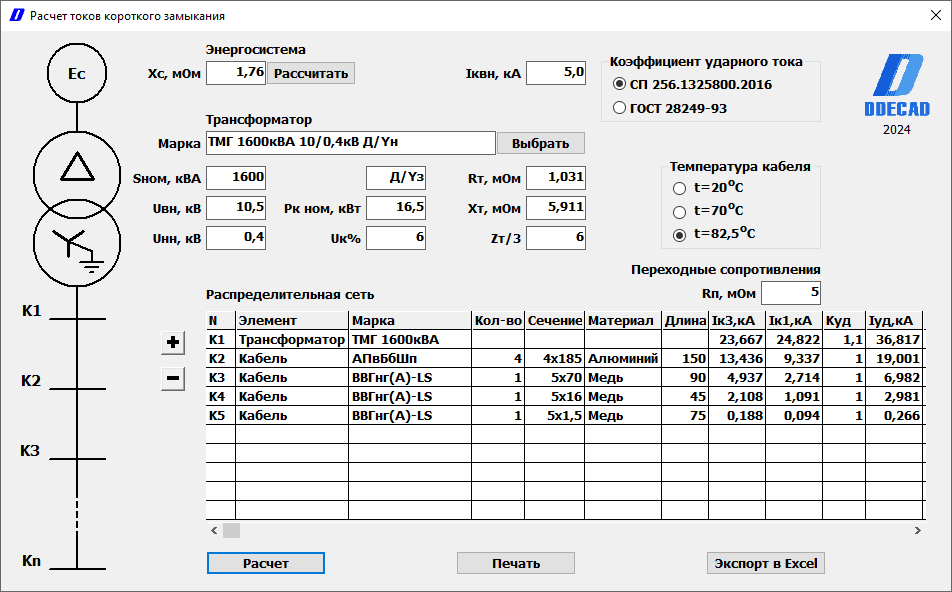

После нажатия кнопки «Расчет» программа произведет расчет токов трехфазного и однофазного замыкания на всех участках сети.
Для пользователей программы версии PRO программа также производит расчеты токов короткого замыкания с учетом действия электрической дуги в месте короткого замыкания.
Распечатать результаты можно после нажатия кнопки «Печать результатов» и выбора нужного принтера.
Результаты расчетов можно экспортировать в новый файл Excel, нажав кнопку «Экспорт в Excel».
3.6.2. Расчет предельной длины кабеля
Для выполнения расчета предельной длины кабеля нужно нажать кнопку «Расчет ОКЗ» на вкладке «DDECAD».
После этого появиться окно – форма для расчета предельной длины кабеля.

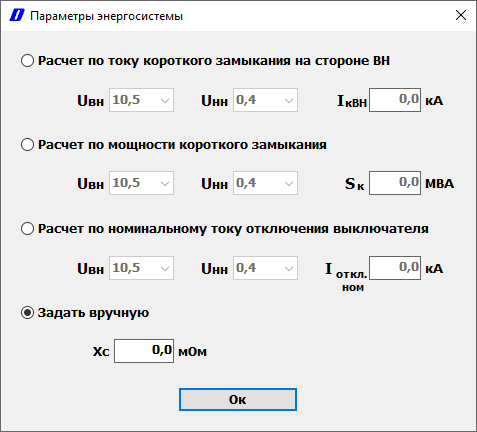

Параметры энергосистемы можно рассчитать либо ввести вручную в окне, доступном после нажатия кнопки «Рассчитать/Задать».
Параметры трансформатора можно выбрать либо ввести вручную в окне, доступном после нажатия кнопки «Выбрать/Задать». Программа содержит в своей базе информацию о параметрах некоторых трансформаторов. В случае отсутствия в базе информации о необходимом трансформаторе его параметры можно ввести вручную.
Распределительные кабели редактируются нажатием кнопок «+» и «–» в соответствующей части окна.
Добавление кабелей происходит по нажатию кнопки «+». Параметры кабелей задаются в появляющемся окне.
Удаление кабелей происходит по нажатию кнопки «–» (удаляется кабель, который последний в списке).

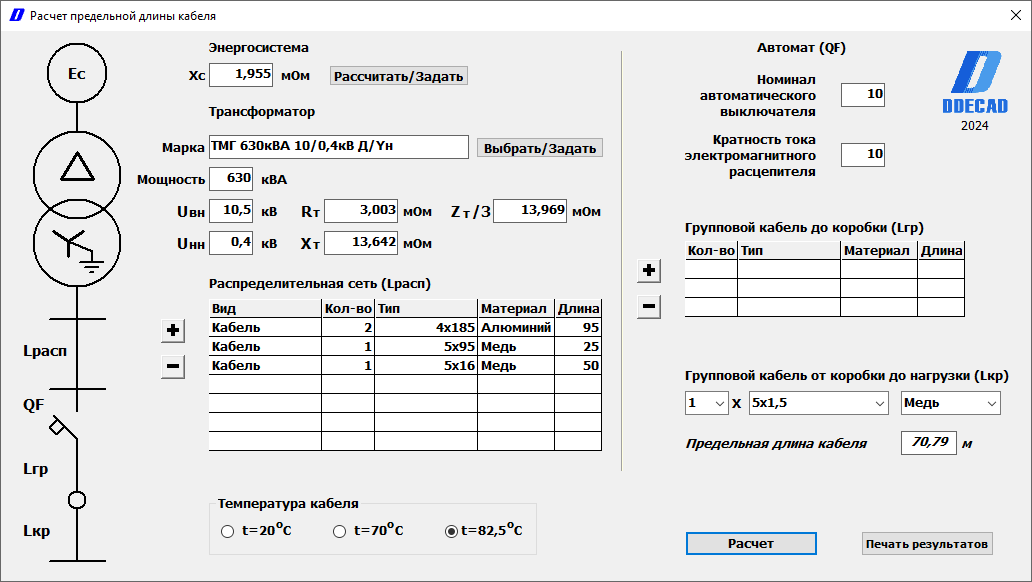

Далее, вводим параметры автоматического выключателя в соответствующие поля, выбираем параметры группового кабеля в нижней части окна (над кнопками «Расчет» и «Печать результатов») и нажимаем кнопку «Расчет». Программа рассчитает предельную длину группового кабеля.
В случае, если допустимая длина кабеля меньше необходимой, а кратность тока автоматического выключателя уменьшить нельзя, можно увеличить сечение группового кабеля от автоматического выключателя до распределительной коробки, а от коробки до электроприёмника проложить кабель необходимого сечения.
Для этого вводим групповой кабель от автоматического выключателя до распределительной коробки в секции «Групповой кабель до коробки» при помощи кнопок «+» и «–». Ввод и удаление кабелей осуществляется по аналогии с распределительными кабелями.
Распечатать результаты можно после нажатия кнопки «Печать результатов» и выбора нужного принтера.
Программа рассчитывает допустимую длину кабеля от распределительной коробки до электроприёмника (если задан групповой кабель от автоматического выключателя до распределительной коробки).
Расчет предельной длины кабеля выполняется с учетом температуры кабеля. В программе доступны расчеты предельной длины при 20⁰C, 70⁰C и 82,5⁰C. Температура кабеля выбирается переключателем.
3.6.3. Расчет коэффициента спроса сети освещения
Для расчета коэффициента спроса для сети освещения в соответствии с Таблицей 7.6 из СП 256.1325800.2016 нужно нажать кнопку «Расчет Ксо» на вкладке «DDECAD».
После этого появиться окно для расчета коэффициента спроса.
Тип организации, предприятия и учреждения выбирается при помощи переключателя слева от таблицы.
Установленная мощность рабочего освещения вводится в левое поле, коэффициент спроса автоматически рассчитывается в правом поле. Для удобства и ускорения работы с программой окно дополнено вставкой из буфера обмена значения установленной мощности и копирования в буфер обмена коэффициента спроса. Кнопки расположены справа от соответствующих полей.
3.6.4. Расчет допустимого тока кабеля
Для расчета длительного допустимого тока кабеля с учётом прокладки по ГОСТ Р 50571.5.52‑2011 нужно нажать кнопку «Расчет Iдоп» на вкладке «DDECAD». После этого появиться окно для расчета длительного допустимого тока кабельной линии.

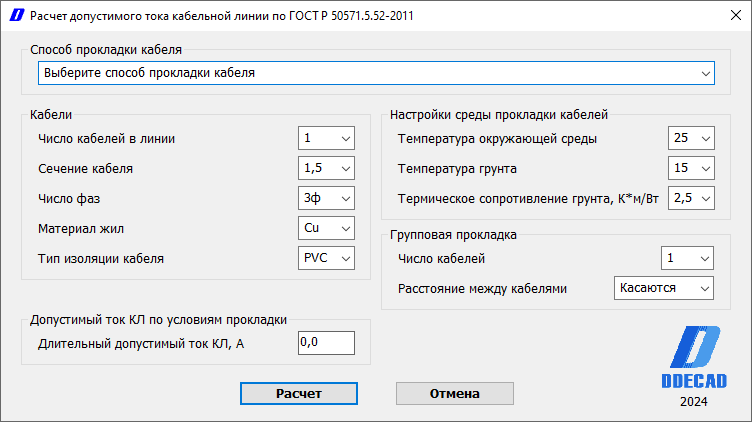

После этого появиться окно для расчета длительного допустимого тока кабельной линии.
Нужно задать параметры кабельной линии, окружающей среды и выбрать способ прокладки кабеля.

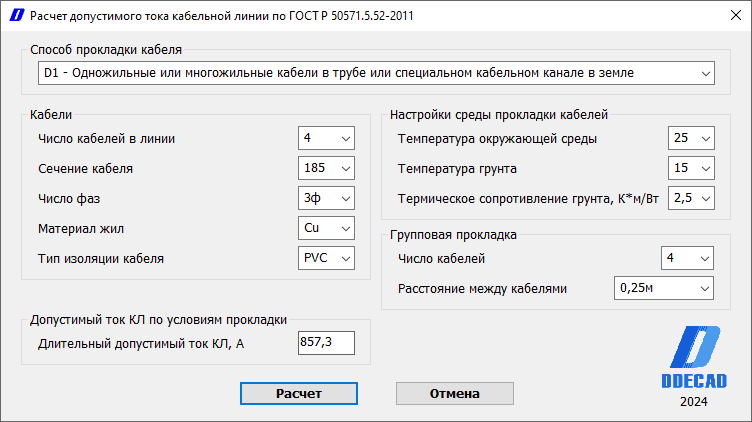

После нажатия кнопки «Расчет» программа произведет расчет длительного допустимого тока кабельной линии с учетом условий прокладки.
3.6.5. Проверка кабеля на невозгорание
Для проверки кабеля не невозгорание при воздействии токов короткого замыкания (проверка кабеля на термическую стойкость) по Ц‑02‑98 (Э) нужно нажать кнопку «Расчет ТСК» на вкладке «DDECAD».
После этого появиться окно для расчета длительного допустимого тока кабельной линии.
Нужно задать параметры кабельной линии, параметры токов короткого замыкания (величина, время срабатывания защиты) и окружающей среды прокладки кабеля.

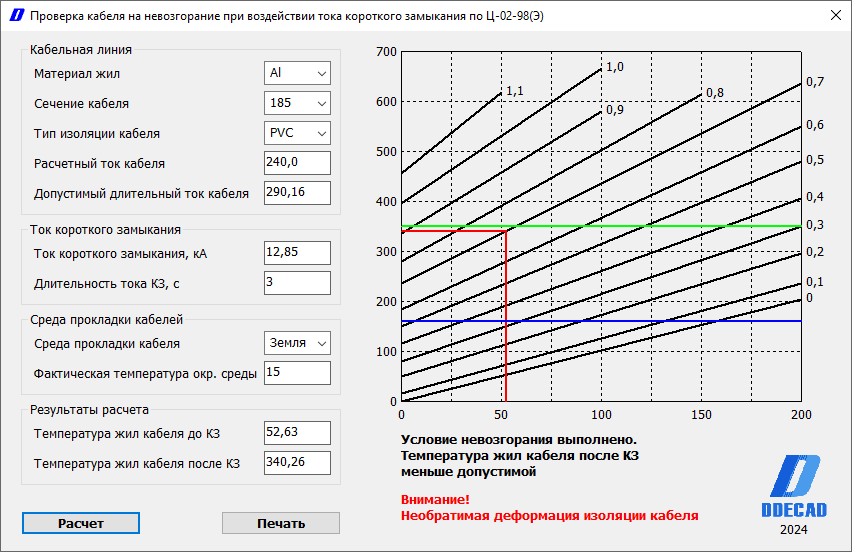

После нажатия кнопки «Расчет» программа произведет расчет температуры жил кабеля до короткого замыкания, вычислит значение температуры жил кабеля после отключения тока короткого замыкания, отобразит рассчитанные величины на номограмме, а также сделает вывод выполнении условия невозгорания кабеля и необратимой деформации его изоляции в следствии воздействия токов короткого замыкания.
