3. Работа с программой
3.1. Взаимодействие с программой
Взаимодействие с программой осуществляется через панели инструментов и меню.
В Excel программа представлена вкладкой «DDECAD» в ленточном интерфейсе.

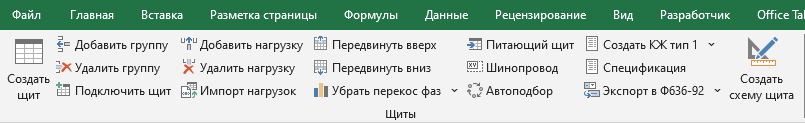

В группе «Щиты» расположены функции работы с расчетными таблицами щитов и шинопроводов.

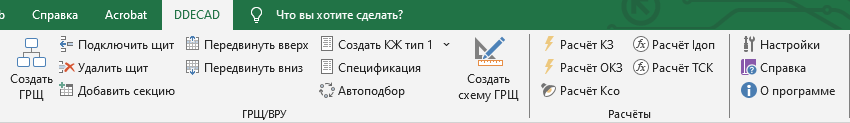

В группе «ГРЩ/ВРУ» расположены функции работы с расчетными таблицами ГРЩ.
В группе «Расчёты» расположены функции расчета электротехнических параметров:
- расчет токов короткого замыкания (трехфазного и однофазного);
- расчет допустимой длины кабеля (проверка автомата на отключение тока однофазного короткого замыкания);
- расчет коэффициента спроса для сети освещения в соответствии с Таблицей 7.6 из СП 256.1325800.2016;
- расчет длительного допустимого тока с учетом условий прокладки по ГОСТ Р 50571.5.52‑2011;
- проверка кабеля на невозгорание при воздействии тока короткого замыкания по Ц‑02‑98 (Э).
В правой группе расположены функции доступа к настройкам программы, справке и информации о версии программы.
В AutoCAD программа представлена четырьмя панелями инструментов «D:Лотки», «D:Коробы», «D:Щиты», «D:Инструменты».
3.2. Настройки программы
Программа имеет ряд изменяемых пользователем настроек. Для того чтобы настроить программу «под себя», необходимо в Excel на ленте выбрать вкладку «DDECAD» и нажать кнопку «Настройки». После этого появиться окно настроек с шестью кнопками: «Основная надпись», «Шаблоны», «Маркировка оборудования», «Регистрация», «Настройки таблицы», «Настройки схемы».
3.2.1. Заполнение основной надписи чертежа

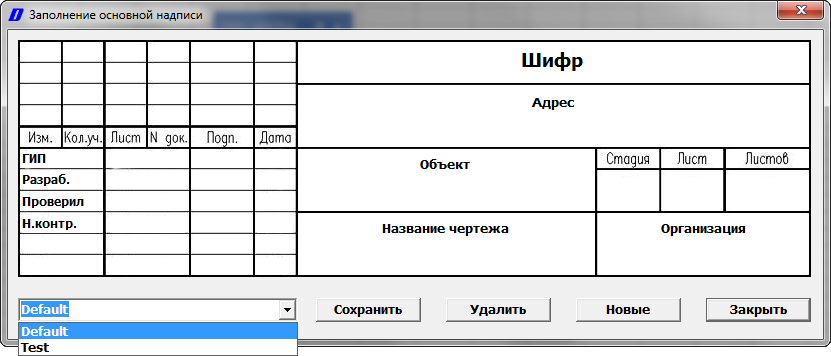

Для изменения настроек заполнения основной надписи нажимаем кнопку «Основная надпись» окна «Настройки».
Появляется новое окно, в котором выполняются настройки заполнения основной надписи чертежа.
Заполнить можно все поля (за исключением граф для ревизий и подписей). Для этого нужно установить курсор в нужное поле и ввести необходимый текст.
Название текущих (активных) настроек заполнения отображается в выпадающем списке в левом нижнем углу окна.
При необходимости настройки заполнения основной надписи можно откорректировать. Изменения настроек можно сохранить при помощи кнопки «Сохранить». Текущие настройки заполнения можно удалить (кнопка «Удалить»). Можно создать новую конфигурацию настроек (кнопка «Новые»).
При нажатии на кнопку «Новые» появиться окно для ввода названия новых настроек.
Программа хранит все конфигурации настроек заполнения основной надписи, сохранённые пользователем. Выбор активных настроек осуществляется из выпадающего списка в левом нижнем углу окна.
3.2.2. Настройка маркировки оборудования

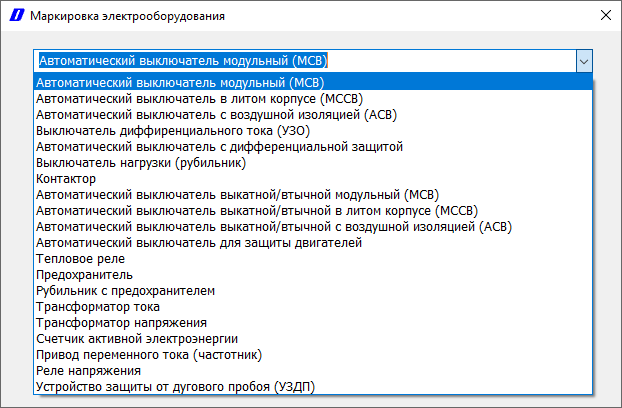

Для изменения настроек маркировки оборудования в чертеже нажимаем кнопку «Маркировка оборудования» окна «Настройки».
Появляется новое окно, в котором выполняются настройки маркировки электрооборудования. Настройки маркировки для каждого изображения выполняются на отдельных вкладках окна.
Можно выполнить настройки маркировки следующих элементов схемы:
- Автоматический выключатель;
- Автоматический выключатель для защиты двигателей;
- Автоматический выключатель в выкатном исполнении;
- Автоматический выключатель с дифференциальной защитой;
- Устройство защитного отключения (выключатель дифференциального тока);
- Выключатель нагрузки (рубильник);
- Контактор;
- Предохранитель;
- Рубильник с предохранителем;
- Тепловое реле;
- Трансформатор тока;
- Трансформатор напряжения;
- Счетчик электроэнергии;
- Привод переменного тока (частотник);
- Реле напряжения.
В программе предусмотрены обозначения по умолчанию, которые можно восстановить в любой момент (кнопка «Восстановить по-умолчанию»), при этом будут восстановлены умолчания только для выбранного элемента схемы.
3.2.3. Настройка шаблонов программы
Для изменения путей к шаблонам, используемым программой, нажимаем кнопку «Шаблоны» окна «Настройки».
Для выбора шаблона необходимо нажать на кнопку «…» и выбрать в открывшемся окне соответствующий файл.
3.2.4. Управление регистрацией программы
Для получения или удаления регистрации программы на компьютере пользователя, нажимаем кнопку «Регистрация» окна «Настройки».
В новом окне будет показан статус лицензии и кнопки управления лицензией «Получить лицензию» и «Удалить лицензию».
Для регистрации программы на текущем компьютере нажимаем кнопку «Получить лицензию».
Программу можно устанавливать на несколько компьютеров пользователя. Работать с программой возможно только на том компьютере пользователя, где установлен физический ключ.
Для работы с программой на другом компьютере пользователя перед изъятием ключа необходимо удалить лицензию на текущем компьютере. Для удаления лицензии надо нажать кнопку «Удалить лицензию». Информация о статусе лицензии будет обновлена.
3.2.5. Настройки таблицы

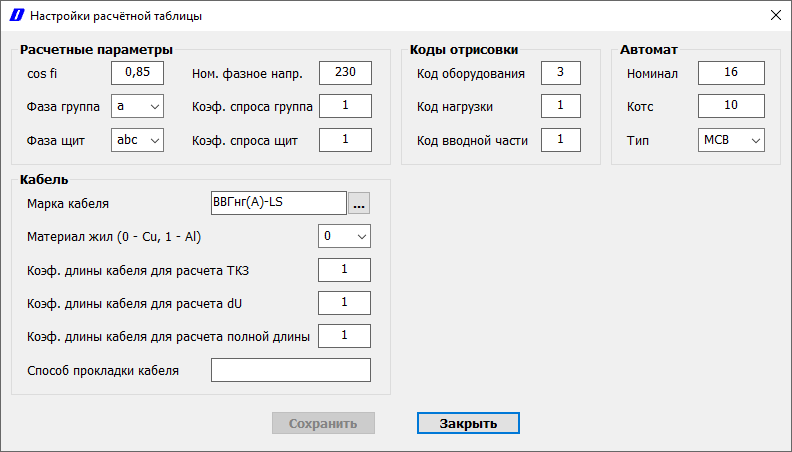

Для изменения настроек заполнения таблицы щита нажимаем кнопку «Настройки таблицы» окна «Настройки».
Появляется новое окно, в котором выполняются базовые настройки заполнения расчетной таблицы щита. Настройки заполнения таблицы сгруппированы в четыре блока: «Расчётные параметры», «Кабель», «Коды отрисовки», «Автомат».
При добавлении в расчётную таблицу новой группы или подключения щита в качестве нагрузки, соответствующие ячейки будут заполнены данными из настроек.
3.2.6. Настройки схемы
Для изменения настроек отрисовки схемы щита нажимаем кнопку «Настройки схемы» окна «Настройки».
Появляется новое окно, в котором выполняются настройки отрисовки однолинейной схемы щита.
3.2.6.1. Настройки маркировки кабеля

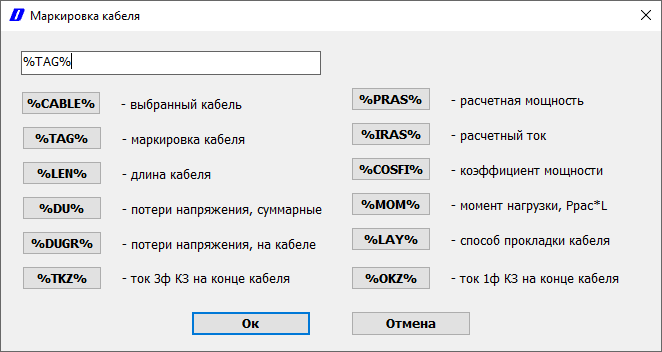

Для маркировки кабеля в однолинейной схеме щита предусмотрено четыре строки. Необходимо отметить флажком строки, которые должны быть отрисованы. Далее, нажать кнопку «…» и в появившемся окне сформировать шаблон заполнения строки.
Шаблон заполнения строки может состоять из кодов и любого текста. Коды можно вводить вручную или нажатием соответствующей кнопки. При отрисовке однолинейной схемы программа заменит коды на соответствующие значения из расчетной таблицы.
3.2.6.2. Параметр «Общие расчетные данные щита»
От значения параметра зависит полнота отображения информации в однолинейной схеме щита о нагрузке щита, значениях токов короткого замыкания и потерь (падения) напряжения на шинах щита, распределения токов по фазам (Таблица 1).
| Значение параметра | Что будет отображено в схеме |
|---|---|
| 1 – Полная информация | Название щита Установленная мощность Расчётная мощность cos φ Расчётный ток щита Расчётный ток в фазе А Расчётный ток в фазе B Расчётный ток в фазе C Ток 3ф КЗ на шинах щита Ток 1ф КЗ на шинах щита Потери (падение) напряжения на шинах щита |
| 2 – Без ТКЗ и dU | Название щита Установленная мощность Расчётная мощность cos φ Расчётный ток щита Расчётный ток в фазе А Расчётный ток в фазе B Расчётный ток в фазе C |
| 3 – Без токов по фазам | Название щита Установленная мощность Расчётная мощность cos φ Расчётный ток щита Ток 3ф КЗ на шинах щита Ток 1ф КЗ на шинах щита Потери (падение) напряжения на шинах щита |
| 4 – Без ТКЗ и dU без токов по фазам | Название щита Установленная мощность Расчётная мощность cos φ Расчётный ток щита |
3.2.6.3. Параметр «Указывать буквенную маркировку фаз для 3ф линий»
Если в настройках установлен флажок, то в однолинейной схеме щита трехфазные линии будут промаркированы тремя засечками, рядом с которыми будет прописана буквенная маркировка фаз «L1,L2,L3».
Если флажок не установлен, то трехфазные линии будут промаркированы тремя засечками без буквенной маркировки.
3.2.6.4. Параметр «Отрисовывать клеммы на отходящих линиях»
Если в настройках установлен флажок, то в однолинейной схеме щита будут отрисованы клеммы на отходящих линиях.
Если флажок не установлен, то отрисовка однолинейной схемы будет выполнена без клемм.
3.2.6.5. Параметр «Отрисовывать питающий щит»
Если в настройках установлен флажок, то в однолинейной схеме щита будет отрисован питающий щит.
Если флажок не установлен, то отрисовка однолинейной схемы будет выполнена без питающего щита.
3.2.6.6. Параметр «Изображение ламп и светильников на схеме»
От значения параметра зависит условное графическое изображение светильников и ламп в однолинейной схеме щита.
3.2.6.7. Параметр «Изображение щитов на схеме»
От значения параметра зависит условное графическое изображение потребителей-щитов в однолинейной схеме щита.
3.2.6.8. Параметр «Разбивать схему на листы формата А3»
Если в настройках установлен флажок, то однолинейная схема щита будет «разбита» в пространстве листа (Layout) на листы формата А3.
Если флажок не установлен, то программа подберёт наиболее подходящий формат по ГОСТ (А3, А4×3, А4×4…А4×9) в зависимости от числа отходящих линий. На лист формата А4×9 помещается однолинейная схема щита в 70 отходящих линий.
3.2.6.9. Параметр «Корректировка видового экрана»
Настройка параметра «Корректировка видового экрана» производится вручную после первой отрисовки схемы щита. Данный параметр зависит от модели принтера, разрешения монитора, расположения панелей в окне AutoCAD и является величиной смещения видимой части чертежа в видовом экране.
3.3. Информация о программе
Для получения сведений о версии программы надо нажать кнопку «О программе» на ленте «DDECAD». После этого появится окно с информацией, в котором указана версия программы и версия AutoCAD.
